AutoCAD - Cách nhập tọa độ lô đất theo hệ tọa độ Nhà nước VN2000

Bài viết này gồm 2 ý chính:
- Cách nhập tọa độ của lô đất
- Cách trích xuất tọa độ từ bản vẽ Cad.

A - Cách nhập tọa độ của lô đất theo hệ tọa đồ Nhà nước VN2000:

- Ví dụ, mình có 1 khu đất có các hệ tọa độ góc ranh như bên dưới.

- Công việc của 1 người thiết kế Kiến trúc, thiết kế quy hoạch là phải đưa cho được 9 điểm tọa độ của khu đất này lên bản vẽ cad để tiến hành công việc thiết kế.

- Các bước thực hiện như sau:
+ Việc đầu tiên các bạn cần chú ý là hệ tọa độ trên là theo đơn vị mét, trong khi bản vẽ lại sử dụng đơn vị là mm. Bạn có thể lấy tọa độ trên nhân với 1000 là ra đơn vị mm, hoặc đổi đơn vị của cad sang hệ mét.
+ Cách nhập tạo độ:

• Command: PL ↲
• Tiến hành nhập tọa độ điểm 1,

Chú ý: là phải nhập (Y, X) thì mới đúng tọa độ VN2000 nhé các bạn
            Dùng F12 để chuyển dòng command xuống thì nhập tọa độ mới đúng, giống bên dưới.

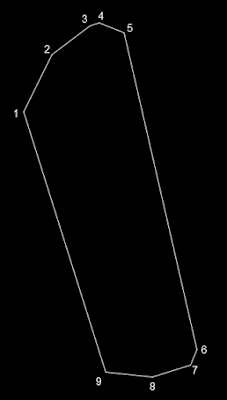

•  Tiếp tục nhập các tọa độ khác, ta đươc khu đất như hình.



•  Để kiểm tra lại các tọa độ có chính xác hay không, bạn dùng lệnh point để vẽ 1 dấu chấm ngay tại 1 điểm bất kỳ trong 9 điểm. Quét chọn điểm đó rồi dùng tổ hợp lệnh Ctr+1 (Properties). Tọa độ điểm đó là Position X, Position Y.

  B- Cách trích xuất tọa độ từ bản vẽ Cad.

Cách trích xuất tọa độ của 1 điểm bất kỳ giống như cách kiểm tra độ chính xác của tọa độ nhập. Chỉ ghi nhớ 1 điều là tọa độ trong Cad (X,Y) thì thoe VN2000 tọa độ là (Y,X).

Các bạn có rất nhiều cách để kiểm tra và trích xuất tọa độ bằng nhiều cách khác nữa.
