Tạo block thuộc tính (Block Attribute) trong cad

Điểm khác nhau duy nhất giữ block thường và block thuộc tính (block Attribute) đó là block thuộc tính trong CAD có chứa thêm đối tượng Attribute.

Cách tạo block thuộc tính Attribute như sau:
- Gõ lệnh: Att ↲
- Bảng thuộc tính Attribute Definition xuất hiện.
- Giải thích thừ ngữ:
   + Mode:
       Invisible: ATT không xuất hiện trên màn hình.
      Constant: Lấy giá trị Default không sửa được
      Verify: giá trị nhập 2 lần có trùng nhau không.
      Preset: giá trị Default mặc định và không hỏi nữa khi đóng block.
      Lock position: khóa vị trí tương đối của đối tượng ATT với block
      Multiple lines: ATT trở thành Mtext, gõ được nhiều dòng
   + Attribute:
      Tag: hiển thị tên hiệu khi chưa đóng block.
      Prompt: diễn giải ý nghĩa thuộc tính.
      Default: hiển thị tên hiệu mặc định sau khi đóng block.
   + Text Setting:
       Justification: chọn tâm đặt ATT
       Text style: chọn kiểu chữ
       Annotation: chọn giá trị tự động phù hợp với tỷ lệ bản vẽ hiện hành.
       Text height: chiều cao chữ.
       Rotation: góc quay chữ

Ví dụ tạo block cote cao độ, ta làm như sau:

- Ta nhập thông số như sau: Tag: FFL (1) , Prompt: cote cao độ hoàn thiện (2), Default: %%p0.000 (3). Chọn thêm thông số Text Settings (4). Xong nhấn OK.
Click vào vị trí nào đó trong khung nhìn.

- Tiếp tục ta nhập thông số: Tag: SFL, Prompt: cote cao độ sàn kết cấu, Default: -0.050. Chọn thông số Text Settings. Xong nhấn OK giống như trên.
Click vào vị trí nào đó trong khung nhìn.

- Ta được 2 block thuộc tính FFL và SFL. Ta tạo thêm ký hiệu cao độ và thêm Text: FFL và SFL (có màu đỏ để phân biệt với 2 block kia có màu trắng).

- Sắp xếp thứ tự theo hình.

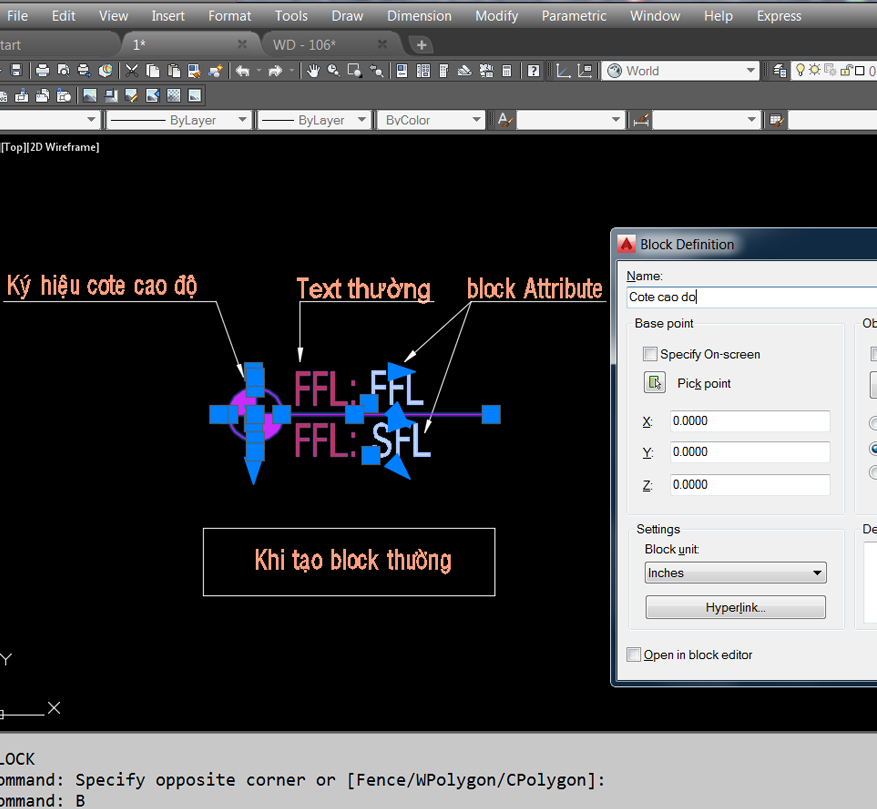

- Quét chọn để tạo block thường. Đặt tên: Cote cao do

- Sau khi tạo block thường xong, 2 block Attribute biến thành chữ số giống như khi ta nhập thông số trong ô Default lúc đầu.

- Bây giờ các bạn thoải mái thay đổi thông số của 2 block thuộc tính bằng cách click double.
- Một số lệnh để chỉnh sửa block Att: Attedit, Eattedit, Battman, Fieldisplay, BE, Refedit.

Lưu ý: Khi tạo block Attribute mà trong block có đánh tiếng Việt bằng Unicode mà bị lỗi font thì các bạn qua đây xem để biết cách giải quyết nhé.

Hết.
